Що обов’язково має стояти у щитку для захисту від удару струмом?

Коли йдеться про безпеку нашої оселі, ми одразу думаємо про надійні двері чи пожежну сигналізацію. Але одна з найбільших небезпек — невидима. Багато хто впевнений, що ряди автоматичних вимикачів у їхньому електричному щитку є повним гарантом безпеки. “Якщо щось піде не так, — думають вони, — його “виб’є”. На жаль, це глибока і небезпечна помилка.

Ваш звичайний автоматичний вимикач (той, що з маркуванням C16, B25 тощо) не призначений для захисту людини від удару струмом. Його основна і єдина функція — захищати вашу проводку та електроприлади від пошкодження, а дім — від пожежі.

Для безпосереднього захисту життя існують спеціалізовані пристрої: ПЗВ (Пристрій Захисного Відключення, також відомий як диференційне реле) та Дифавтомат (Диференційний автоматичний вимикач).

Що це за пристрої, в чому їхня принципова різниця, і що з цього необхідно встановити у вашому щитку? Давайте детально розберемося в цьому питанні.

Чому звичайний автоматичний вимикач вас не врятує?

Щоб зрозуміти, чому звичайний автомат безсилий проти удару струмом, потрібно чітко знати, для чого він створений. У нього є лише два завдання:

1. Захист від перевантаження. Кожен кабель має межу потужності, яку може витримати. Наприклад, на розетки у вас прокладений кабель, який захищений автоматом на 16 Ампер (16А). Якщо ви вмикаєте в розетки цієї лінії прилади, що разом споживають 20А (наприклад, потужний обігрівач та електрочайник), автомат це бачить. Його внутрішній елемент (тепловий розчеплювач) починає нагріватися і через деякий час (від кількох секунд до десятків хвилин) вимикає лінію. Це рятує кабель у стіні від перегріву, оплавлення ізоляції та, як наслідок, пожежі.
2. Захист від короткого замикання (КЗ). Якщо ви випадково просвердлите стіну і влучите у кабель, або у приладі станеться серйозна поломка, фазний та нульовий провідники з’єднаються. Струм миттєво зросте до сотень Ампер. У цей момент спрацьовує інша частина автомата (електромагнітний розчеплювач), який вимикає лінію за долі секунди. Це також рятує від пожежі.

А тепер розглянемо сценарій удару струмом.

Ви стоїте босими ногами на вологій плитці у ванній і торкаєтеся металевого корпусу пральної машини, у якої пошкодилася ізоляція. Струм знаходить шлях: з фазного дроту, через ваше тіло, і в землю (через мокру підлогу та труби).

Для людського організму небезпечним є струм вже у 30 міліампер (мА), а струм у 100 міліампер (0.1 А) часто є смертельним, оскільки він може викликати фібриляцію серця.

Що в цей момент бачить ваш автомат на 16 Ампер? 16А — це 16 000 міліампер. Смертельний для вас струм витоку у 100 мА для нього є абсолютно нікчемною величиною. Це в 160 разів менше за його поріг спрацювання! Автомат не зреагує. Він не побачить цієї проблеми і не вимкне живлення.

Як бачите, автоматичний вимикач захищає кабелі та обладнання від великих струмів перевантаження і КЗ. Він сліпий до малих струмів витоку, які є смертельними для людини.

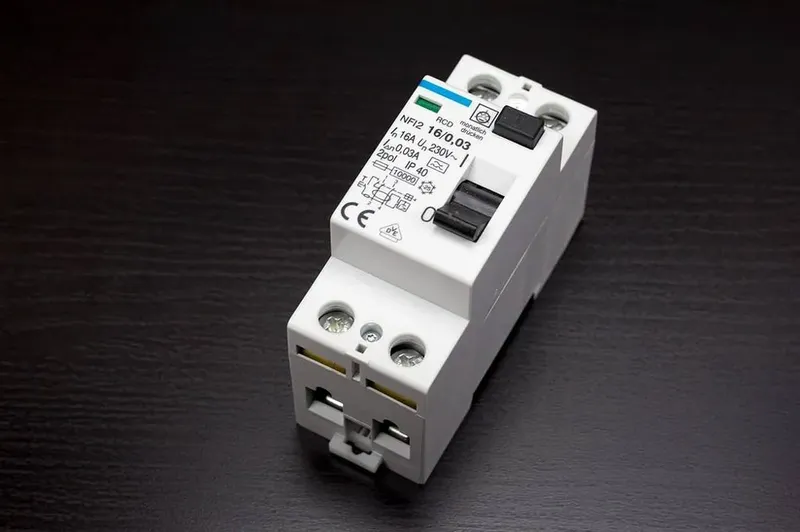

Пристрій Захисного Відключення

Ось тут потрібен зовсім інший пристрій — Пристрій Захисного Відключення (ПЗВ, або RCD). Йому неважливо, який загальний струм протікає по лінії — 5 А чи 15 А. Його робота базується на фундаментальному законі фізики (законі Кірхгофа):

“Скільки струму пішло по фазному дроту, стільки ж має повернутися по нульовому”.

Усередині ПЗВ стоїть високоточний диференційний трансформатор. Він безперервно порівнює ці два потоки. В ідеальній, справній системі вони завжди рівні.

Як це працює у нашому сценарії у ванній:

Ви торкнулися несправної пральної машини. По фазному дроту до неї пішло, скажімо, 5 Ампер (5000 мА). Але через пошкодження ізоляції та ваш дотик, частина струму — ті самі смертельні 100 мА (0.1 А) — “втекла” через ваше тіло в землю. Відповідно, по нульовому дроту назад до щитка повернулося вже 4.9 Ампера (4900 мА).

ПЗВ миттєво фіксує цей небаланс у 100 мА. Цей небаланс і називається диференційним струмом (струмом витоку). Як тільки він перевищує заданий поріг (наприклад, 30 мА), ПЗВ спрацьовує.

Реакція відбувається за 20-40 мілісекунд. Ця швидкість є критичною: живлення вимикається швидше, ніж серцевий м’яз встигає увійти у фазу неконтрольованих скорочень (фібриляції). Ви відчуєте лише короткий удар, але залишитеся живі.

Важливе обмеження: ПЗВ сліпе до перевантаження! Якщо ви увімкнете в розетку прилади на 30 Ампер, ПЗВ це проігнорує (адже 30 А пішло і 30 А повернулося, баланс в нормі). А ваша проводка, розрахована на 16 А, почне плавитися.

Тому ПЗВ завжди встановлюється в парі з автоматичним вимикачем. Автомат ставиться після ПЗВ (або до, залежно від схеми) і захищає лінію від перевантаження і КЗ, а ПЗВ захищає людину від витоку.

При виборі ПЗВ потрібно дивитися на два параметри:

• Номінальний струм (наприклад, 25А, 40А, 63А). Це те, який максимальний струм ПЗВ може пропускати через себе, не пошкодившись. За правилами, він має бути рівним або на щабель вищим, ніж номінал автомата, який стоїть перед ним. (Наприклад, на групу автоматів по 16А ставлять ПЗВ 25А або 40А).
• Струм витоку (10мА, 30мА, 100мА, 300мА):
  • 30 мА (0.03 А). Стандарт для захисту людини (розетки, освітлення у вологих зонах).
  • 10 мА (0.01 А). Ставиться в особливо небезпечних зонах, наприклад, на одну розетку у ванній.
  • 100 мА / 300 мА. Вони не рятують людину від прямого дотику, але рятують будівлю від пожежі через стару проводку, яка іскрить на землю. Їх ставлять як загальний ввідний пристрій на весь будинок.

Дифавтомат

Диференційний автомат (дифавтомат) — це, по суті, ПЗВ та автоматичний вимикач в одному корпусі.

Це комбінований пристрій, який виконує одразу всі захисні функції:

1. Захищає проводку від перевантаження (як автомат).
2. Захищає проводку від короткого замикання (як автомат).
3. Захищає людину від удару струмом (як ПЗВ).

На його корпусі завжди вказані обидва параметри, наприклад: C16 / 30mA. Це означає, що ви купуєте пристрій, який працює як автомат на 16 Ампер (C16) і одночасно як ПЗВ з чутливістю 30 міліампер (30mA).

Що обрати: ПЗВ + Автомат чи Дифавтомат?

Отже, ми маємо два правильних і безпечних підходи. Який з них кращий для вашої ситуації? Все залежить від бюджету, місця в щитку та бажаного рівня зручності.

Який висновок?

• Схема з дифавтоматами (один на кожну важливу лінію) — це преміум-стандарт. Він дорожчий, але набагато зручніший в експлуатації та діагностиці.
• Схема з груповими ПЗВ (одне ПЗВ + кілька автоматів) — це надійний та більш бюджетний варіант, який так само гарантує безпеку, але вимагає більше часу на пошук несправності.

Незалежно від того, яку конфігурацію ви оберете, важливим фактором залишається якість і надійність самих компонентів. Це не та сфера, де варто економити на невідомих виробниках. Для коректного підбору сертифікованих пристроїв краще звертатися до фахівців. Наприклад, у спеціалізованому магазині electrica-shop.com.ua можна знайти повний асортимент як ПЗВ, так і дифавтоматів від перевірених виробників та отримати професійну консультацію щодо їхнього застосування.

Де ПЗВ є життєво необхідним?

Є місця, де встановлення ПЗВ (або дифавтомата) з чутливістю 30 мА є не просто рекомендацією, а прямою вимогою Правил улаштування електроустановок (ПУЕ) та здорового глузду.

1. Ванна кімната. Зона найвищого ризику. Поєднання води, високої вологості, заземлених металевих труб, мокрої підлоги та босих ніг створює ідеальні умови для проходження струму через тіло. Тут має бути захищено ВСЕ: розетка для фена, пральна машина, бойлер, електрична рушникосушарка, освітлення.
2. Кухня. Друга за небезпечністю зона. Тут також є вода (мийка) і велика кількість потужних приладів з металевими корпусами: посудомийна машина, електрочайник, мікрохвильова піч, холодильник, духова шафа. Ризик розливу води, мокрі руки — все це вимагає захисту. Всі розеткові групи на кухні мають бути під захистом ПЗВ.
3. Дитяча кімната. Тут небезпека не у воді, а в допитливості. Діти можуть спробувати вставити в розетку сторонні предмети (цвяхи, шпильки). Навіть якщо розетки мають захисні шторки, ПЗВ на 30 мА є єдиним надійним захистом, який миттєво вимкне живлення, якщо дитина все ж добереться до струму.
4. Вуличні розетки та вологі приміщення. Будь-які розетки на вулиці, на балконі, в гаражі чи підвалі. Волога, дощ, талий сніг, конденсат. Робота з електроінструментом (газонокосарки, дрилі) на вологій землі чи бетонній підлозі — все це вимагає обов’язкового диференційного захисту.

Отже, не ризикуйте своїм життям. Перевірте свій електричний щиток. Якщо ви бачите там лише автоматичні вимикачі (пристрої без кнопки “ТЕСТ”), це означає, що ваш захист від удару струмом дорівнює нулю. Встановлення диференційного захисту — це базовий стандарт безпечного житла.
